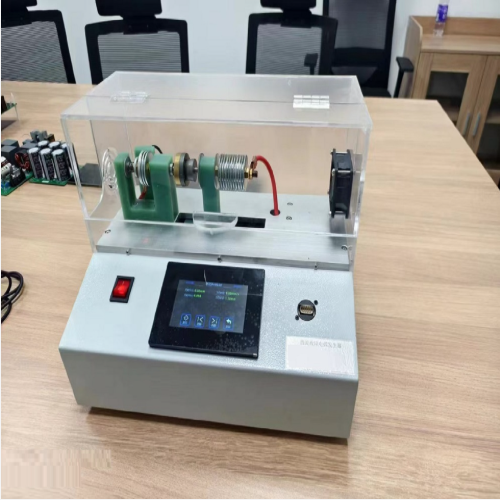

直流電弧發生器（中西器材）BJ-SSJB-02
直流電弧發生器
型號：BJ-SSJB-02
本裝置用于測試模擬直流電弧實驗設備，直流電弧發生器是為了驗證實際的電弧特性組合的實驗設備，對直流電路中的燃弧現象進行觀察和研究。
直流電弧發生器（中西器材）BJ-SSJB-02
主要技術參數
（一）工作電源相關參數
電壓：AC220V，允許波動范圍為 ±10%，頻率為 50HZ。
電流：大于 1A（AC）。
（二）被測電流參數
直流電流：≤DC≤40A。
電流檢測精度：≤1%。
（三）移動相關參數
移動行程：≤48mm。
移動速度：≤10mm/s。
行程精度：≤0.05mm。
（四）操作與通訊參數

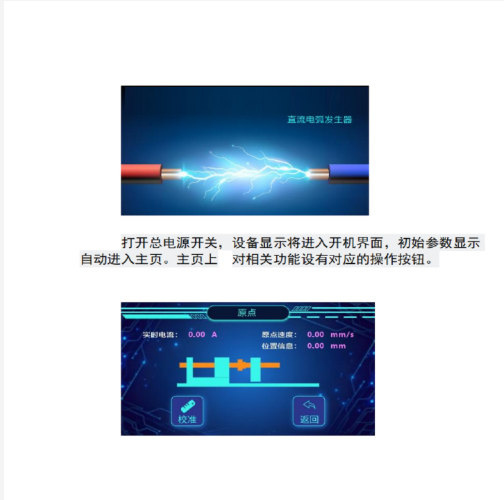

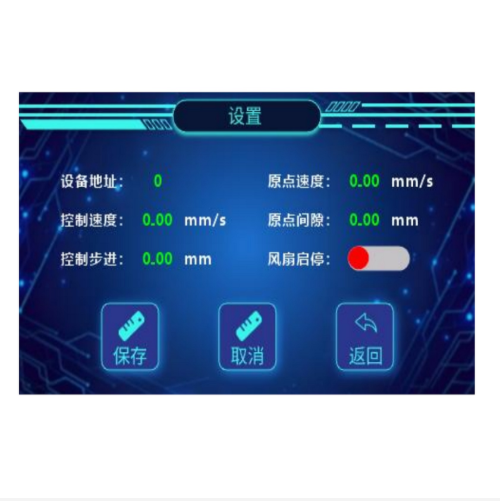

操作方式：通過便捷的人機界面進行操作。
通訊協議：采用 ModBus 協議進行通訊，波特率固定為 9600，不可調節。
（五）環境適應性參數
工作溫度范圍為 - 20℃至 45℃，設備在此溫度區間內可正常工作。
（六）整機尺寸參數
整機外形尺寸為 380mm×272mm×280mm。
直流電弧發生器（中西器材）BJ-SSJB-02
工作原理

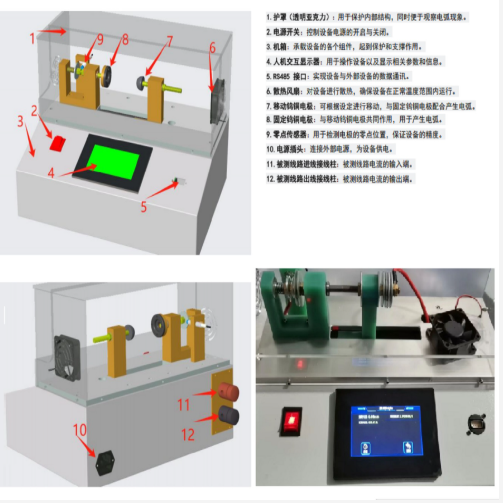

被測線路電流由進線端接線柱進入，經過控制板電流互感器檢測，由電流互感器另一端接入到鎢銅電極棒，與被測線路出線端連接的鎢銅電極棒緊密結合，人機交互界面設定速度與距離，兩鎢銅電極棒隨設定的速度與距離開始移動，從而產生電弧，電弧的大小與電流大小和距離有關。
注意事項
被測電流嚴禁大于 40A。
當被測電流為 40A 時，設備連續工作時間不得過 30 秒。
散熱風扇需保持常開狀態。
每次進行小電流測試，若測試時間大于等于 2 分鐘，需復位 5 分鐘后方可繼續測試。
在電弧測試過程中，嚴禁打開護罩。
電弧測試期間，禁止觸碰電極，以防觸電及燙*傷。實際測試結束后，需冷卻 10 分鐘，斷開被測電源，確認無電壓后，方可觸摸電極。
被測電源線裸漏部分不得過端子外 4mm，防*止與機箱接觸。
被測電源線表面不可有毛刺。
