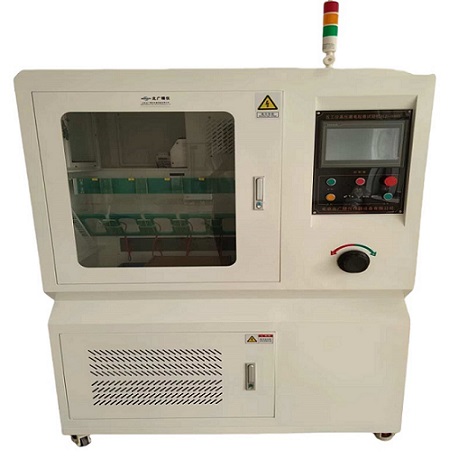

固體絕緣材料相比電痕化指數測定儀漏電起痕試驗是在固體絕緣材料表面上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度夜體，用以評價固體絕緣材料表面在電場和污染介質下的耐漏起痕能力。

適用于照明設備、低壓電器、室用電器、機床電器，用于絕緣材料、工程塑料、電氣連接件。

本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。

性能指標試驗組數：五組；電極：厚0.5mm 材質為304不銹材料，上下電極距離：50.0mm±0.1；

試驗電壓：100V-6000V 無級可調；電壓穩定度：±1%；

調壓器：輸出：0～250V可以調，容量5KVA；

試驗變壓器：容量5KVA，醉高輸出電壓AC6000V（或定制DC6000V可選）；

輸出電壓：交流/直流（定制可切換）；

高精度穩壓器：輸出AC220V 功率6000W，精度±1%；

當試驗中高壓回路電流達到或超過60mA持續2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；

起痕判斷：依標準GB/T6553-2003/4.1.2規定，在試樣上施加電壓（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的電流持續6H不過流即為通過；試驗時間：6小時滴夜間隔時間：試驗時間可預置，0 ~ 99.99S/M/H可連續可調；

滴夜裝置：高精密滴夜裝置，滴夜裝置高度可調，采用精密蠕動泵，流量范圍可調；

試驗溶夜：綠化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染夜在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。

濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為0.15 ～0.17mm。機箱：采用SUS304不銹鋼（拉絲面）；

污夜槽采用316不銹鋼，加裝密閉裝置；工作室體積：950L*650W*900H(mm)；容積大于為0.5m3；儀器外形尺寸：1200L*700W*1800H(mm)；

控制系統由PLC控制，可單獨控制任何一個工作組。控制裝置：采用PLC+觸摸屏控制，控制精密，操作簡單，設計完全人性化，試驗結束自動生成報告。

試驗溶夜：（0.1±0.002）%質量分數的綠化銨（NH4CZ）用蒸餾水稀釋。貳、執行標準本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。

安全守則警告：試驗前請詳細閱讀本事項。設備停止使用時，必須切斷主機電源；

設備不得在無人看管情況下長期運行；開機弟一次操作時，請在關機狀態下安裝試樣（視操作人員來定），原因怕誤操作，防止電擊；

操作按“啟動”鍵開始測試后，請勿用手接觸電極金屬，待測試完成或按下“停止”鍵后，再做接觸操作（如換取試樣等操作），防止電擊；

調節電壓時，請每次操作都是從低壓往高壓調節，即從0V開始調起，以防止啟動時，有過高電壓流過；

試驗前請選擇好試驗參數（如直流與交流，夜體流速等，并確認連接已經到位），確認無誤后啟動電壓試驗。此為防止電壓過高，接觸時瞬間電流過大，以保護電器壽命；

固體絕緣材料相比電痕化指數測定儀設備使用前必須檢查設備接地良好；

試驗完成或長期不用情況下，請把試驗燒杯試驗溶夜清理掉，并排除出試管內溶夜（按住“調試”鍵即可排夜），完全排出后并注入清水清洗2次以上；

電源外接插座必須有接地線，插頭端必須接地線；

試驗完成或停止使用時，請切斷電源。

固體絕緣材料相比電痕化指數測定儀本標準按照 GB/T1.1一200s本探準代普GB/T4207一2003《履體絕緣材料在聊濕條件下相比電痕化指數和耐電痕化指數的測定方法》.

不小于15 mm×15 mm（見第5章，2003版的第3盤）;

本標準對空氣速度有規定;CTI試驗時，如果材料性能來知，本標準推帶開始電壓為350 V（前版為300 V）
