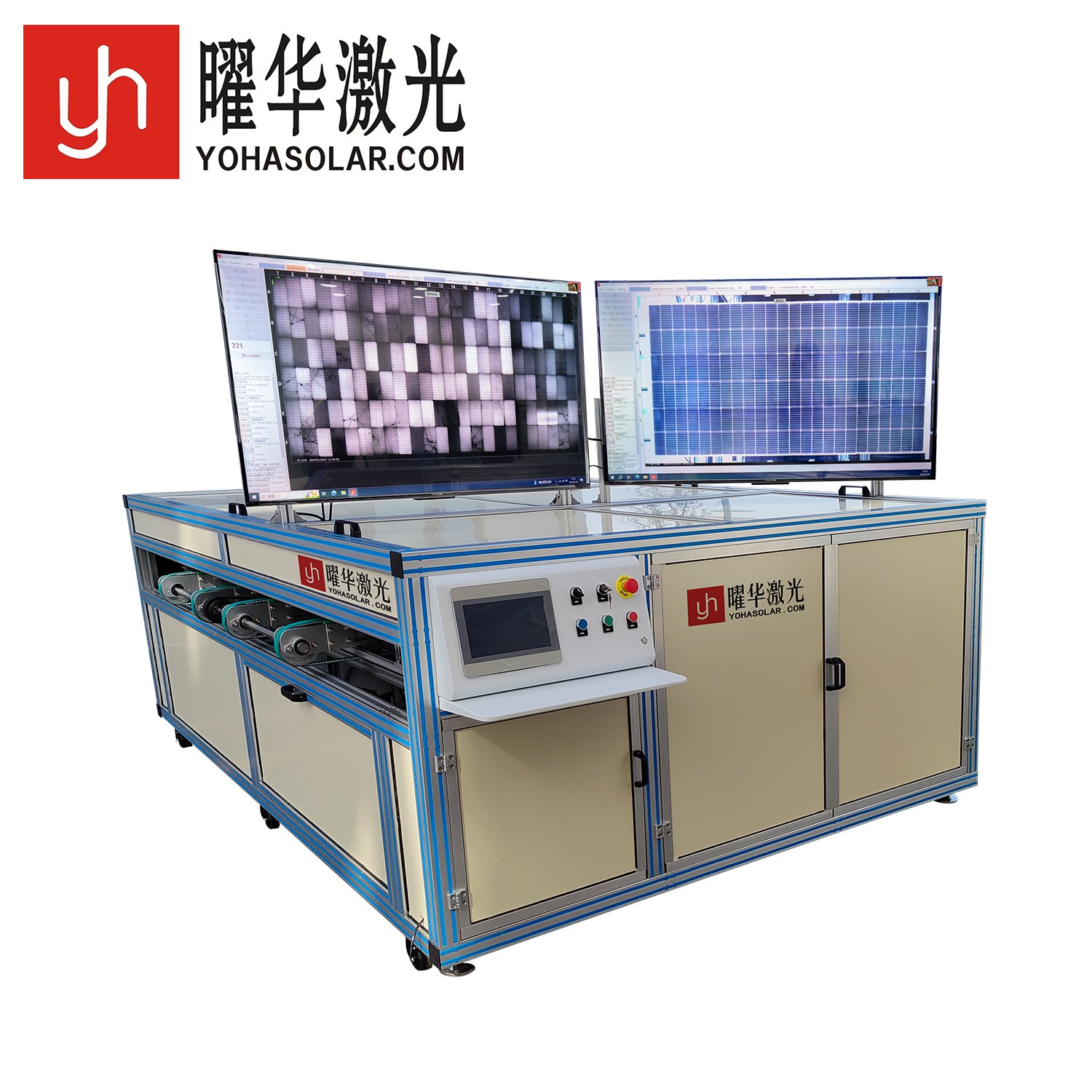

光伏組件EL外觀缺陷檢測儀 該設備融合電致發光（EL）與可見光雙模檢測能力，在暗室環境下對通電組件同步采集內部發光圖像與表面外觀圖像，通過AI智能算法自動識別并定位隱裂、碎片、斷柵、虛焊、黑芯片等內部缺陷，以及劃傷、崩邊、臟污、色差、焊帶偏移等表面瑕疵，實現光伏組件全流程質量管控。
產品特點
復合檢測一體化：融合EL內部缺陷識別與可見光外觀檢測功能，同步完成微觀隱裂、斷柵、虛焊、黑芯片及表面瑕疵的一體化檢測分析。
AI智能識別系統：配置高精度工業相機與先進圖像處理算法，毫秒級自動完成缺陷識別、定位、分類與判定，顯著提升檢測效率與準確性，降低人工依賴。
高速在線檢測能力：支持毫秒級圖像采集與處理，適配自動化流水線設計，滿足產線高通量連續檢測需求，保障生產節拍與產品良率。
可視化數據管理：自動生成清晰直觀的缺陷報告與可視化數據，為工藝優化、質量追溯與持續改進提供可靠依據，是提升組件可靠性、增強產品競爭力的核心質量管控裝備。
技術參數
| 項目 | 參數 |
|---|---|
| 型號規格 | YH-EL8 |
| 適用工序 | 層壓前、后組件缺陷檢測 |
| 測試規格 | 各類單晶、多晶電池組件 |
| 相機類型 | 專業工業相機 |
| 分辨率 | EL：6000萬像素、外觀：24000萬像素 |
| 拍攝模式 | 8相機面陣模式 |
| 靈敏度 | 可檢測出裂紋寬度小于0.03mm |
| 上料方式 | 自動上下料 |
| 檢測方式 | 在線自動檢測 |
| 有效測試面積 | 2600*1500mm |
| 穩壓電源 | 60V/20A |
| 圖像采集時間 | 100~700ms |
| 電源 | 220V/50HZ |
| 設備尺寸 | 3095×2220×1665mm |
產品應用產線在線質檢：集成于組件自動化線末端，對封裝完成組件實施高速全自動EL與外觀檢測，嚴控出廠質量，保障生產良率。實驗室深度分析：應用于企業內部實驗室或第三方檢測機構，對原材料、制程樣品、成品組件開展精細化缺陷診斷、工藝評估及失效分析。電站運維診斷：通過便攜式EL檢測設備，在電站建設期檢查安裝損傷，運行期定位熱斑、隱裂、PID等故障組件，實現現場質量評估與故障排查。研發認證支持：服務于組件研發機構與認證測試單位，為新產品開發、新材料/新工藝驗證、長期可靠性研究及IEC/UL標準認證提供關鍵檢測數據。
